उत्पाद विवरण:
|
| मॉडल संख्या: | पिरोया निकला हुआ किनारा, DN15-2500 | प्लेट प्रकार निकला हुआ किनारा: | प्लेट निकला हुआ किनारा पर पर्ची |
|---|---|---|---|
| सामग्री: | F304 F304L F316 F316L 31803 32750 347H | मॉडल संख्या: | 304 F304l F316, 304 F304l F316 सॉकेट वेल्ड निकला हुआ किनारा |
| प्रोडक्ट का नाम: | स्टेनलेस स्टील निकला हुआ किनारा | मानक: | एएनएसआई, बीएस, डीआईएन, जीबी, आईएसओ, जेआईएस, जेपीआई, एएसएमई |
| प्रमाणन: | ISO CE | ||
| हाई लाइट: | 316 स्टेनलेस स्टील निकला हुआ किनारा 1.4307,डीएन 50 316 स्टेनलेस स्टील निकला हुआ किनारा,सॉकेट वेल्ड निकला हुआ किनारा वेल्डिंग |
||

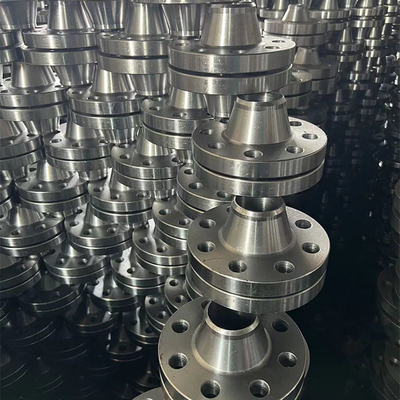

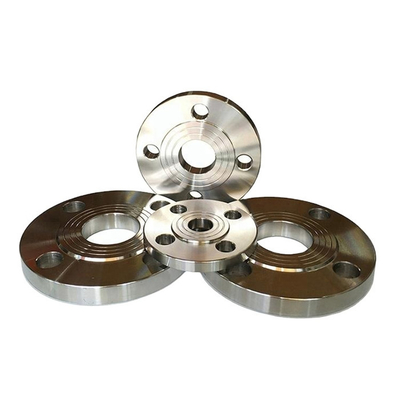

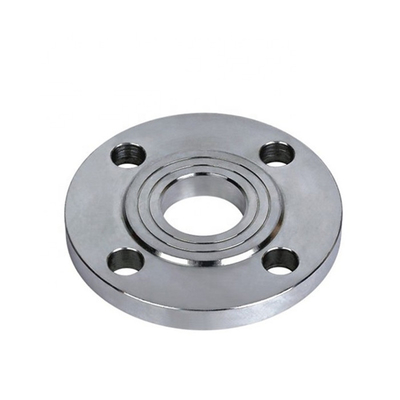

1.4307 1.4404 डीएन 50 डीएन 150 डीएन 80 स्टेनलेस स्टील निकला हुआ किनारा सॉकेट वेल्ड गर्दन ब्लाइंड निकला हुआ किनारा पर वेल्डेड निकला हुआ किनारा पर्ची
| तालिका एएनएसआई, एएसएमई, एएसए, बी16.5 150lb/sq.in।प्लेट रिंग निकला हुआ किनारा आरएफ | |||||||||
| मैं | डी | बी | जी | एम | जे | क | छेद | मैं | किलोग्राम। |
| 1/2" | 88,9 | 11,1 | 34,9 | 30,2 | 22,3 | 60,3 | 4 | 15,9 | 0,400 |
| 3/4" | 98,4 | 12,7 | 42,9 | 38,1 | 27,7 | 69,8 | 4 | 15,9 | 0,700 |
| 1" | 107,9 | 14,3 | 50,8 | 49,2 | 34,5 | 79,4 | 4 | 15,9 | 0,800 |
| 1 1/4" | 117,5 | 15,9 | 63,5 | 58,8 | 43,2 | 88,9 | 4 | 15,9 | 1,100 |
| 1 1/2" | 127,0 | 17,5 | 73,0 | 65,1 | 49,5 | 98,4 | 4 | 15,9 | 1,400 |
| 2" | 152,4 | 19,0 | 92,1 | 77,8 | 62,0 | 120,6 | 4 | 19,0 | 2,200 |
| 2 1/2" | 177,8 | 22,2 | 104,8 | 90,5 | 74,7 | 139,7 | 4 | 19,0 | 3,600 |
| 3" | 190,5 | 23,8 | 127,0 | 107,9 | 90,7 | 152,4 | 4 | 19,0 | 4,100 |
| 3 1/2" | 215,9 | 23,8 | 139,7 | 122,2 | 103,4 | 177,8 | 8 | 19,0 | 5,200 |
| 4" | 228,6 | 23,8 | 157,2 | 134,9 | 116,1 | 190,5 | 8 | 19,0 | 5,600 |
| 5" | 254,0 | 23,8 | 185,7 | 163,6 | 143,8 | 215,9 | 8 | 22,2 | 6,300 |
| 6" | 279,4 | 25,4 | 215,9 | 192,1 | 170,7 | 241,3 | 8 | 22,2 | 7,500 |
| 8" | 342,9 | 28,6 | 269,9 | 246,1 | 221,5 | 298,4 | 8 | 22,2 | 12,600 |
| 10" | 406,4 | 30,2 | 323,8 | 304,8 | 276,3 | 361,9 | 12 | 25,4 | 18,500 |
| 12" | 482,6 | 31,7 | 381,0 | 365,1 | 327,1 | 431,8 | 12 | 25,5 | 28,000 |
| 14" | 533,4 | 34,9 | 412,7 | 400,0 | 359,1 | 476,2 | 12 | 28,6 | 36,000 |
| 16" | 596,9 | 36,5 | 469,9 | 457,2 | 410,5 | 539,7 | 16 | 28,6 | 46,000 |
| 18" | 635,0 | 39,7 | 533,4 | 504,8 | 461,8 | 577,8 | 16 | 31,7 | 50,000 |
| 20" | 698,5 | 42,9 | 584,2 | 558,8 | 513,1 | 635,0 | 20 | 31,7 | 64,000 |
| 22" | 749,3 | 46,0 | 641,2 | 609,6 | 564,4 | 692,1 | 20 | 34,9 | 72,000 |
| 24" | 812,8 | 47,6 | 692,1 | 663,6 | 615,9 | 749,3 | 20 | 34,9 | 89,000 |
|
टिप्पणी:
1. लैप जॉइंट को छोड़कर क्लास 150 फ्लैंग्स 0.06 (1.6 मिमी) उभरे हुए चेहरे से सुसज्जित होंगे, जो 'थिकनेस' (सी) और 'लेंथ थ्रू हब' (Y1), (Y3) में शामिल है। 2. स्लिप-ऑन, थ्रेडेड, सॉकेट वेल्डिंग और लैप जॉइंट फ्लैंगेस के लिए, हब को या तो आधार से ऊपर तक लंबवत या 7 डिग्री की सीमा के भीतर पतला किया जा सकता है। 3. ब्लाइंड फ्लैंगेस को उसी हब के साथ बनाया जा सकता है जिसका उपयोग स्लिप-ऑन फ्लैंगेस के लिए या बिना हब के किया जाता है। 4. गैस्केट की सतह और बैकसाइड (बोल्टिंग के लिए असर वाली सतह) को 1 डिग्री के भीतर समानांतर बनाया जाता है।समांतरता को पूरा करने के लिए, मोटाई (सी) को कम किए बिना, एमएसएस एसपी-9 के अनुसार स्पॉट फेसिंग किया जाता है। 5. सॉकेट (डी) की गहराई एएनएसआई बी 16.5 द्वारा केवल 3 इंच के आकार में कवर की जाती है, निर्माता के विकल्प पर 3 इंच से अधिक है। |
| तालिका ANSI, ASME, ASA, B16.5 300lb/sq.in।प्लेट निकला हुआ किनारा आरएफ | |||||||||
| मैं | डी | बी | जी | एम | जे | क | छेद | मैं | किलोग्राम। |
| 1/2" | 95,6 | 14,3 | 34,9 | 38,1 | 22,3 | 66,7 | 4 | 15,9 | 0,700 |
| 3/4" | 117,5 | 15,9 | 42,9 | 47,6 | 27,7 | 82,5 | 4 | 19,0 | 1,100 |
| 1" | 123,8 | 17,5 | 50,8 | 54,0 | 34,5 | 88,9 | 4 | 19,0 | 1,400 |
| 1 1/4" | 133,3 | 19,0 | 63,5 | 63,5 | 43,2 | 98,4 | 4 | 19,0 | 1,800 |
| 1 1/2" | 155,6 | 20,6 | 73,0 | 69,8 | 49,5 | 114,3 | 4 | 22,2 | 2,600 |
| 2" | 165,1 | 22,2 | 92,1 | 84,1 | 62,0 | 127,0 | 8 | 19,0 | 3,400 |
| 2 1/2" | 190,5 | 25,4 | 104,8 | 100,0 | 74,7 | 149,2 | 8 | 22,2 | 4,400 |
| 3" | 209,5 | 28,6 | 127,0 | 117,5 | 90,7 | 168,3 | 8 | 22,2 | 6,100 |
| 3 1/2" | 228,6 | 30,2 | 139,7 | 133,3 | 103,4 | 184,1 | 8 | 22,2 | 7,500 |
| 4" | 254,0 | 31,7 | 157,2 | 146,0 | 116,1 | 200,0 | 8 | 22,2 | 10,100 |
| 5" | 279,4 | 34,9 | 185,7 | 177,8 | 143,8 | 234,9 | 8 | 22,2 | 12,500 |
| 6" | 317,5 | 36,5 | 215,9 | 206,4 | 170,7 | 269,9 | 12 | 22,2 | 14,100 |
| 8" | 381,0 | 41,3 | 269,9 | 260,3 | 221,5 | 330,2 | 12 | 25,4 | 24,800 |
| 10" | 444,5 | 47,6 | 323,8 | 320,7 | 276,3 | 387,3 | 16 | 28,6 | 37,100 |
| 12" | 520,7 | 50,8 | 381,0 | 374,6 | 327,1 | 450,8 | 16 | 31,7 | 50,000 |
| 14" | 584,2 | 54,0 | 412,7 | 425,4 | 359,1 | 514,3 | 20 | 31,7 | 70,000 |
| 16" | 647,7 | 57,1 | 469,9 | 482,6 | 410,5 | 571,5 | 20 | 34,9 | 90,000 |
| 18" | 711,2 | 60,3 | 533,4 | 533,4 | 461,8 | 628,6 | 24 | 34,9 | 112,000 |
| 20" | 774,7 | 63,5 | 584,2 | 584,2 | 513,1 | 685,8 | 24 | 34,9 | 133,000 |
| 22" | 838,2 | 66,7 | 641,2 | 641,2 | 564,4 | 742,9 | 24 | 41,3 | 197,000 |
| 24" | 914,4 | 69,8 | 692,1 | 701,7 | 615,9 | 812,8 | 24 | 41,3 | 208,000 |
|
टिप्पणी:
1. लैप जॉइंट को छोड़कर क्लास 300 फ्लैंग्स 0.06 (1.6 मिमी) उभरे हुए चेहरे से सुसज्जित होंगे, जो 'थिकनेस' (सी) और 'लेंथ थ्रू हब' (Y1), (Y3) में शामिल है। 2. स्लिप-ऑन, थ्रेडेड, सॉकेट वेल्डिंग और लैप जॉइंट फ्लैंगेस के लिए, हब को या तो आधार से ऊपर तक लंबवत या 7 डिग्री की सीमा के भीतर पतला किया जा सकता है। 3. ब्लाइंड फ्लैंगेस को उसी हब के साथ बनाया जा सकता है जिसका उपयोग स्लिप-ऑन फ्लैंगेस के लिए या बिना हब के किया जाता है। 4. गैस्केट की सतह और बैकसाइड (बोल्टिंग के लिए असर वाली सतह) को 1 डिग्री के भीतर समानांतर बनाया जाता है।समांतरता को पूरा करने के लिए, मोटाई (सी) को कम किए बिना, एमएसएस एसपी-9 के अनुसार स्पॉट फेसिंग किया जाता है। 5. सॉकेट (डी) की गहराई एएनएसआई बी 16.5 द्वारा केवल 3 इंच के आकार में कवर की जाती है, निर्माता के विकल्प पर 3 इंच से अधिक है। |
| तालिका ANSI, ASME, ASA, B16.5 600lb/sq.in।प्लेट निकला हुआ किनारा आरएफ | |||||||||
| मैं | डी | बी | जी | एम | जे | क | छेद | मैं | किलोग्राम। |
| 1/2" | 95,2 | 14,3 | 34,9 | 38,1 | 22,3 | 66,7 | 4 | 15,9 | 0,800 |
| 3/4" | 117,5 | 15,9 | 42,9 | 47,6 | 27,7 | 82,5 | 4 | 19,0 | 1,400 |
| 1" | 123,8 | 17,5 | 50,8 | 54,0 | 34,5 | 88,9 | 4 | 19,0 | 1,600 |
| 1 1/4" | 133,3 | 20,6 | 63,5 | 63,5 | 43,2 | 98,4 | 4 | 19,0 | 2,100 |
| 1 1/2" | 155,6 | 22,2 | 73,0 | 69,8 | 49,5 | 114,3 | 4 | 22,2 | 3,100 |
| 2" | 165,1 | 25,4 | 92,1 | 84,1 | 62,0 | 127,0 | 8 | 19,0 | 3,700 |
| 2 1/2" | 190,5 | 28,6 | 104,8 | 100,0 | 74,7 | 149,2 | 8 | 22,2 | 5,400 |
| 3" | 209,5 | 31,7 | 127,0 | 117,5 | 90,7 | 168,3 | 8 | 22,2 | 7,300 |
| 3 1/2" | 228,6 | 34,9 | 139,7 | 133,3 | 103,4 | 184,1 | 8 | 25,4 | 8,900 |
| 4" | 273,0 | 38,1 | 157,2 | 152,4 | 116,1 | 215,9 | 8 | 25,4 | 11,800 |
| 5" | 330,2 | 44,4 | 185,7 | 188,9 | 143,8 | 266,7 | 8 | 28,6 | 24,500 |
| 6" | 355,6 | 47,6 | 215,9 | 222,2 | 170,7 | 292,1 | 12 | 28,6 | 29,500 |
| 8" | 419,1 | 55,6 | 269,9 | 273,0 | 221,5 | 349,2 | 12 | 31,7 | 43,000 |
| 10" | 508,0 | 63,5 | 323,8 | 342,8 | 276,3 | 431,8 | 16 | 34,9 | 70,000 |
| 12" | 558,8 | 66,7 | 381,0 | 400,0 | 327,1 | 488,9 | 20 | 34,9 | 86,000 |
| 14" | 603,2 | 69,8 | 412,7 | 431,8 | 359,1 | 527,0 | 20 | 38,1 | 100,000 |
| 16" | 685,8 | 76,2 | 469,9 | 495,3 | 410,5 | 603,2 | 20 | 41,3 | 142,000 |
| 18" | 742,9 | 82,5 | 533,4 | 546,1 | 461,8 | 654,0 | 20 | 44,4 | 175,000 |
| 20" | 812,8 | 88,9 | 584,2 | 609,6 | 513,1 | 723,9 | 24 | 44,4 | 232,000 |
| 22" | 869,9 | 95,2 | 641,2 | 666,7 | 564,4 | 777,9 | 24 | 47,6 | 292,000 |
| 24" | 939,8 | 101,6 | 692,1 | 717,5 | 615,9 | 838,2 | 24 | 50,8 | 330,000 |
|
टिप्पणी:
1. लैप जॉइंट को छोड़कर क्लास 600 फ्लैंग्स 0.25 (6.35 मिमी) उभरे हुए चेहरे से सुसज्जित होंगे, जो 'थिकनेस' (सी) और 'लेंथ थ्रू हब' (Y1), (Y3) में शामिल नहीं है। 2. स्लिप-ऑन, थ्रेडेड, सॉकेट वेल्डिंग और लैप जॉइंट फ्लैंगेस के लिए, हब को या तो आधार से ऊपर तक लंबवत या 7 डिग्री की सीमा के भीतर पतला किया जा सकता है। 3. ब्लाइंड फ्लैंगेस को उसी हब के साथ बनाया जा सकता है जिसका उपयोग स्लिप-ऑन फ्लैंगेस के लिए या बिना हब के किया जाता है। 4. गैस्केट की सतह और बैकसाइड (बोल्टिंग के लिए असर वाली सतह) को 1 डिग्री के भीतर समानांतर बनाया जाता है।समांतरता को पूरा करने के लिए, मोटाई (सी) को कम किए बिना, एमएसएस एसपी-9 के अनुसार स्पॉट फेसिंग किया जाता है। 5. आकार 1/2 से 3 1/2 के आयाम कक्षा 400 Flanges के समान हैं। 6. सॉकेट (डी) की गहराई एएनएसआई बी 16.5 द्वारा केवल 3 इंच के आकार में कवर की जाती है, निर्माता के विकल्प पर 3 इंच से अधिक है। |
कारखाने की जानकारी:
हेबै हैहाओ हाई-प्रेशर फ्लेंज एंड पाइप फिटिंग्स ग्रुप कं, लिमिटेड की स्थापना 1982 में हुई थी, हैहाओ ग्रुप के पास हेबै हैहाओ ग्रुप प्रीमियम पाइपलाइन इक्विपमेंट्स कं, लिमिटेड नामक पूर्ण स्वामित्व वाली सहायक कंपनी है। हेबै हैहाओ हाई-प्रेशर फ्लेंज एंड पाइप फिटिंग्स ग्रुप कं, लिमिटेड 580,000 वर्ग मीटर के एक क्षेत्र को कवर करता है, इसमें 660 कर्मचारी हैं, आरएमबी की कुल संपत्ति 250 मिलियन है, और लगभग 100,000 टन का वार्षिक उत्पादन है।वर्तमान में, Haihao Group में 22 उन्नत निकला हुआ किनारा और पाइप फिटिंग उत्पादन लाइनें हैं;हैहाओ ग्रुप निकला हुआ किनारा और पाइप फिटिंग का उत्पादन करता है, जिसमें उच्च दबाव, मध्यम दबाव और कम दबाव वाले स्टेनलेस स्टील, मिश्र धातु इस्पात और कार्बन स्टील निकला हुआ किनारा, कोहनी, कोहनी पाइप, टीज़, रेड्यूसर, सॉकेट घटकों और लाइन में अन्य पाइपलाइन घटकों के विभिन्न विनिर्देशों को शामिल किया गया है। अंतरराष्ट्रीय और चीनी मानकों के साथ।
सामान्य प्रश्न:
Q1.आपका कारखाना कहाँ है?
ए 1: हमारी कंपनी का प्रसंस्करण केंद्र कंग्जो, हेबेई, चीन में स्थित है।
प्रश्न 2.आपकी कंपनी के मुख्य उत्पाद क्या हैं?
A2: हमारे मुख्य उत्पाद लाइन में निकला हुआ किनारा, कोहनी, कोहनी पाइप, टीज़, रेड्यूसर, सॉकेट घटक और अन्य पाइपलाइन घटक हैं।
Q3.आप गुणवत्ता को कैसे नियंत्रित करते हैं?
A3: मिल परीक्षण प्रमाणन शिपमेंट के साथ आपूर्ति की जाती है, तृतीय पक्ष निरीक्षण उपलब्ध है।
