उत्पाद विवरण:
|
| PN16 निकला हुआ किनारा: | जाली निकला हुआ किनारा | प्रोडक्ट का नाम: | ब्लैक फ्लोर निकला हुआ किनारा |
|---|---|---|---|
| मानक:: | एएनएसआई, दीन, जिस, एएसएमई | मॉडल संख्या: | पिरोया निकला हुआ किनारा, DN15-2500 |
| प्लेट प्रकार निकला हुआ किनारा: | प्लेट निकला हुआ किनारा पर पर्ची | सामग्री: | एएसटीएम ए105 एएसटीएम ए216 |
| नमूना: | मुक्त करने के लिए | प्रक्रिया: | फोर्जिंग + सीएनसी मशीनिंग |
| आकार: | 15mm-6000mm | पैकेजिंग विवरण: | लकड़ी के मामले और फूस |
| हाई लाइट: | DN150 स्टील प्लेट Flanges,स्टील प्लेट Flanges छिद्रित,1 इंच उठाया चेहरा निकला हुआ किनारा |
||

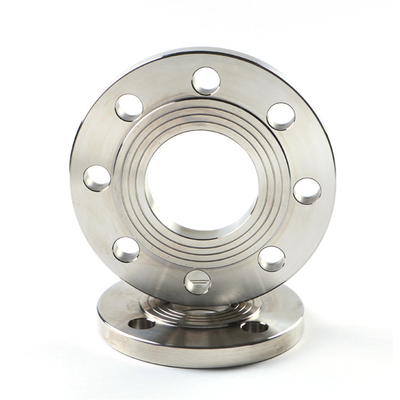

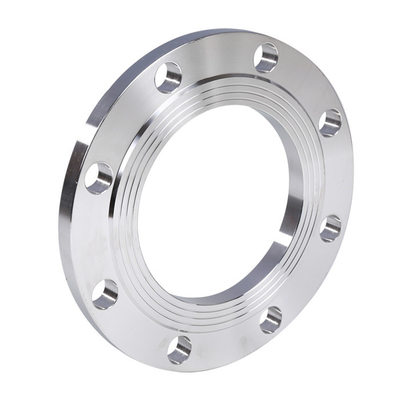

DN150 A105 106 कार्बन स्टील प्लेट निकला हुआ किनारा वेल्डिंग गर्दन पर्ची छिद्रित प्लेट निकला हुआ किनारा WN निकला हुआ किनारा उठाया चेहरा
टिप्पणी:
1. लैप जॉइंट को छोड़कर क्लास 150 फ्लैंग्स 0.06 (1.6 मिमी) उभरे हुए चेहरे से सुसज्जित होंगे, जो 'थिकनेस' (सी) और 'लेंथ थ्रू हब' (Y1), (Y3) में शामिल है।
2. स्लिप-ऑन, थ्रेडेड, सॉकेट वेल्डिंग और लैप जॉइंट फ्लैंगेस के लिए, हब को या तो आधार से ऊपर तक लंबवत या 7 डिग्री की सीमा के भीतर पतला किया जा सकता है।
3. ब्लाइंड फ्लैंगेस को उसी हब के साथ बनाया जा सकता है जिसका उपयोग स्लिप-ऑन फ्लैंगेस के लिए या बिना हब के किया जाता है।
4. गैस्केट की सतह और बैकसाइड (बोल्टिंग के लिए असर वाली सतह) को 1 डिग्री के भीतर समानांतर बनाया जाता है।समांतरता को पूरा करने के लिए, मोटाई (सी) को कम किए बिना, एमएसएस एसपी-9 के अनुसार स्पॉट फेसिंग किया जाता है।
5. सॉकेट (डी) की गहराई एएनएसआई बी 16.5 द्वारा केवल 3 इंच के आकार में कवर की जाती है, 3 इंच से अधिक निर्माता के विकल्प पर है
| तालिका एएनएसआई, एएसएमई, एएसए, बी16.5 150lb/sq.in।प्लेट रिंग निकला हुआ किनारा आरएफ | |||||||||
| मैं | डी | बी | जी | एम | जे | क | छेद | मैं | किलोग्राम। |
| 1/2" | 88,9 | 11,1 | 34,9 | 30,2 | 22,3 | 60,3 | 4 | 15,9 | 0,400 |
| 3/4" | 98,4 | 12,7 | 42,9 | 38,1 | 27,7 | 69,8 | 4 | 15,9 | 0,700 |
| 1" | 107,9 | 14,3 | 50,8 | 49,2 | 34,5 | 79,4 | 4 | 15,9 | 0,800 |
| 1 1/4" | 117,5 | 15,9 | 63,5 | 58,8 | 43,2 | 88,9 | 4 | 15,9 | 1,100 |
| 1 1/2" | 127,0 | 17,5 | 73,0 | 65,1 | 49,5 | 98,4 | 4 | 15,9 | 1,400 |
| 2" | 152,4 | 19,0 | 92,1 | 77,8 | 62,0 | 120,6 | 4 | 19,0 | 2,200 |
| 2 1/2" | 177,8 | 22,2 | 104,8 | 90,5 | 74,7 | 139,7 | 4 | 19,0 | 3,600 |
| 3" | 190,5 | 23,8 | 127,0 | 107,9 | 90,7 | 152,4 | 4 | 19,0 | 4,100 |
| 3 1/2" | 215,9 | 23,8 | 139,7 | 122,2 | 103,4 | 177,8 | 8 | 19,0 | 5,200 |
| 4" | 228,6 | 23,8 | 157,2 | 134,9 | 116,1 | 190,5 | 8 | 19,0 | 5,600 |
| 5" | 254,0 | 23,8 | 185,7 | 163,6 | 143,8 | 215,9 | 8 | 22,2 | 6,300 |
| 6" | 279,4 | 25,4 | 215,9 | 192,1 | 170,7 | 241,3 | 8 | 22,2 | 7,500 |
| 8" | 342,9 | 28,6 | 269,9 | 246,1 | 221,5 | 298,4 | 8 | 22,2 | 12,600 |
| 10" | 406,4 | 30,2 | 323,8 | 304,8 | 276,3 | 361,9 | 12 | 25,4 | 18,500 |
| 12" | 482,6 | 31,7 | 381,0 | 365,1 | 327,1 | 431,8 | 12 | 25,5 | 28,000 |
| 14" | 533,4 | 34,9 | 412,7 | 400,0 | 359,1 | 476,2 | 12 | 28,6 | 36,000 |
| 16" | 596,9 | 36,5 | 469,9 | 457,2 | 410,5 | 539,7 | 16 | 28,6 | 46,000 |
| 18" | 635,0 | 39,7 | 533,4 | 504,8 | 461,8 | 577,8 | 16 | 31,7 | 50,000 |
| 20" | 698,5 | 42,9 | 584,2 | 558,8 | 513,1 | 635,0 | 20 | 31,7 | 64,000 |
| 22" | 749,3 | 46,0 | 641,2 | 609,6 | 564,4 | 692,1 | 20 | 34,9 | 72,000 |
| 24" | 812,8 | 47,6 | 692,1 | 663,6 | 615,9 | 749,3 | 20 | 34,9 | 89,000 |
कारखाने की जानकारी:
हेबै हैहाओ हाई-प्रेशर फ्लेंज एंड पाइप फिटिंग्स ग्रुप कं, लिमिटेड की स्थापना 1982 में हुई थी, हैहाओ ग्रुप के पास हेबै हैहाओ ग्रुप प्रीमियम पाइपलाइन इक्विपमेंट्स कं, लिमिटेड नामक पूर्ण स्वामित्व वाली सहायक कंपनी है। हेबै हैहाओ हाई-प्रेशर फ्लेंज एंड पाइप फिटिंग्स ग्रुप कं, लिमिटेड 580,000 वर्ग मीटर के एक क्षेत्र को कवर करता है, इसमें 660 कर्मचारी हैं, आरएमबी की कुल संपत्ति 250 मिलियन है, और लगभग 100,000 टन का वार्षिक उत्पादन है।वर्तमान में, Haihao Group में 22 उन्नत निकला हुआ किनारा और पाइप फिटिंग उत्पादन लाइनें हैं;हैहाओ ग्रुप निकला हुआ किनारा और पाइप फिटिंग का उत्पादन करता है, जिसमें उच्च दबाव, मध्यम दबाव और कम दबाव वाले स्टेनलेस स्टील, मिश्र धातु इस्पात और कार्बन स्टील निकला हुआ किनारा, कोहनी, कोहनी पाइप, टीज़, रेड्यूसर, सॉकेट घटकों और लाइन में अन्य पाइपलाइन घटकों के विभिन्न विनिर्देशों को शामिल किया गया है। अंतरराष्ट्रीय और चीनी मानकों के साथ।
सामान्य प्रश्न:
Q1.आपका कारखाना कहाँ है?
ए 1: हमारी कंपनी का प्रसंस्करण केंद्र कंग्जो, हेबेई, चीन में स्थित है।
प्रश्न 2.आपकी कंपनी के मुख्य उत्पाद क्या हैं?
A2: हमारे मुख्य उत्पाद लाइन में निकला हुआ किनारा, कोहनी, कोहनी पाइप, टीज़, रेड्यूसर, सॉकेट घटक और अन्य पाइपलाइन घटक हैं।
Q3.आप गुणवत्ता को कैसे नियंत्रित करते हैं?
A3: मिल परीक्षण प्रमाणन शिपमेंट के साथ आपूर्ति की जाती है, तृतीय पक्ष निरीक्षण उपलब्ध है।
