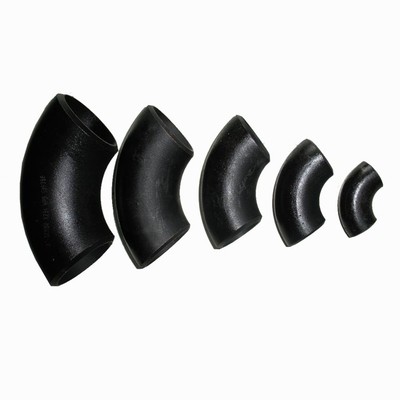

90 डिग्री कोहनी एक पाइप फिटिंग है जिसका उपयोग आप प्रवाह की दिशा को 90 डिग्री में बदलने के लिए कर सकते हैं। इसे "90 बेंड" या "क्वार्टर बेंड" भी कहा जाता है।दो पाइपों के बीच एक जोड़ के रूप में, 90 डिग्री कोहनी का उपयोग रेलिंग सिरों या एक स्तर की स्थापना पर कोनों के रूप में भी किया जाता है।
90-डिग्री-कोहनी

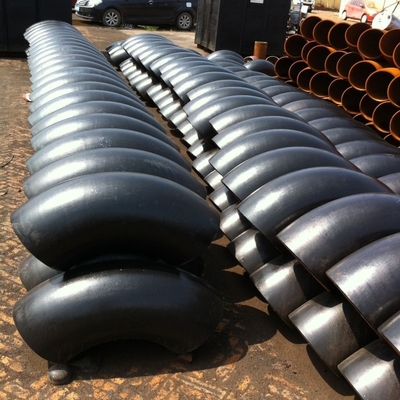

बट वेल्डिंग स्टील एल्बो के लिए, यह आमतौर पर सीमलेस पाइप के एक टुकड़े से बनाया जाता है। पाइप के दोनों सिरों को 90 डिग्री के कोण पर मोड़ते हुए, यह 90 डिग्री की सीमलेस एल्बो होता है। ईआरडब्ल्यू से कुछ 90 डिग्री एल्बो भी बनाए जाते हैं। पाइप या स्टील प्लेट, फिर वे कोहनी वेल्डेड होते हैं। 90 डिग्री कोहनी के रूप में निर्मित होते हैंएसआर (लघु त्रिज्या) कोहनी तथाLR (लंबी त्रिज्या) कोहनी या अन्य त्रिज्या कोहनी।
90-डिग्री-कोहनी-ड्राइंग
मानक: ASME / ANSI B16.28, B16.9, MSS-SP-75, DIN 2605, EN 10253-2, JIS B2311, GOST 17375, ISO3419
सामग्री: एएसटीएम ए 234, एएसटीएम ए 860, एएसटीएम 403, डीआईएन 17175, एन 10228 ... कार्बन स्टील, स्टेनलेस स्टील, मिश्र धातु इस्पात।
आकार: 1/2″-96″।डीएन15-डीएन2400
कनेक्ट विधि: बट वेल्डिंग।
टाइप:
निर्बाध: DN15-DN900,
वेल्डेड: DN100-DN1800 या अधिक आकार
